Kako radi ivica osvetljeno LED svetlo na panelu

Rasvjetna tijela od 2 stope i 4 stope su dugo vremena osvijetljena linearnim fluorescentnim svjetlima. Fluorescentni troferi su uobičajeni naziv za ova svjetla. Žice sabirnice naizmenične struje iznad spuštenog plafona su povezane sa troferima. Svjetlost koju stvaraju lampe može se oblikovati pomoću fluorescentnog trofera koristeći komponente kao što su kućište od lima, fluorescentni balast, fluorescentne lampe i optika kako bi se stvorilo vizualno ugodno svjetlo za područje u kojem će se koristiti.

Širom svijeta, komercijalne zgrade i industrijska okruženja često imaju rasvjetna tijela u troffer stilu. Ipak, problem relativno velike potrošnje energije uzrokovan je relativno malim faktorima snage konvencionalnih fluorescentnih cijevi i kratkim životnim ciklusom, koji se kreće od 3,000 do 4,000 sata. Osim toga, otpadni tok se uvlači uklonjenim rasvjetnim tijelima ili komponentama za odlaganje ili recikliranje.

Kao rezultat toksičnih ili opasnih materijala u uklonjenim komponentama, uključujući PCB u prigušnicama i živu u fluorescentnim lampama, odlaganje izaziva značajnu zabrinutost za okoliš. Kao rezultat prednosti LED-a u smislu visoke efikasnosti, niske potrošnje energije, visoke pouzdanosti, brzog vremena odziva i niske stope kvarova, posao rasvjete i akademska zajednica posvećuju vrijeme i trud proširenju aplikacija za rasvjetu pomoću LED-a.

Upotreba dioda koje emituju svjetlost (LED) u općim rasvjetnim tijelima za mjesta poput konferencijskih sala i ureda postaje sve raširenija. Inovativni rasvjetni uređaj u posljednjih nekoliko godina je LED ravna ploča. Značajan dio poslovnog, poslovnog i maloprodajnog prostora ima spuštene plafone. LED panel lampa je napravljena da obezbedi dovoljno osvetljenja da zauzme mesto postojećih fluorescentnih uređaja sa različitim nivoima luxa.

Moduli pozadinskog osvjetljenja s direktnim osvjetljenjem i moduli s ivicama su dva glavna tipa dizajna rasvjetnih ploča. Grupa LED izvora svjetlosti koji se nalaze neposredno ispod panela čine LED panel s direktnim osvjetljenjem. Ali imajte na umu da su LED diode vrsta usmjerenog izvora svjetlosti čija je Lambertovska snaga izlaznog svjetla najveća na 90 stepeni. Budući da su LED diode usmjerene direktno na sloj koji raspršuje svjetlost, svjetlost koju emituju sija ravno u sloj.

Shodno tome, proizvodi tačkasti izvor svjetlosti koji može smetati ili štetiti nečijem vidu. Vruće tačke (tj. region sa najvećim izlaznim intenzitetom svetlosti) se mogu videti na panelu sa direktnim osvetljenjem sa slojem difuzora postavljenim preblizu LED izvora svetlosti. Razvoj LED panel rasvjete s ivicama temelji se na postizanju uređaja koji generiše izlaz svjetlosti koji se ljudskom oku čini ujednačenim po cijeloj ploči difuzora balansirajući odnose gore navedenih faktora.

Svjetlost se prenosi od LED niza do središnjeg dijela panela osvijetljenog rubom kroz svjetlosne vodiče u modernim LED rasvjetnim pločama sa ravnim pločama izgrađenim prvenstveno korištenjem teoreme pozadinskog osvjetljenja ivica. Upotreba LED panela sa ivicama u rasvjetnim tijelima interijera brzo dobiva na popularnosti. Sada je izvodljivo pronaći suštinski ravan LED panel sa ivičnim osvetljenjem, omogućavajući tankim panelima podesive dužine i širine koji proizvode ujednačeno svetlo.

Rasvjetno tijelo i pripadajući alati za naknadnu ugradnju pružaju alat s tonom fleksibilnosti instalacije. Ugradnjom jedne ili više komponenti difuzora, LED svjetlosni paneli s ivicama mogu proizvesti ambijentalnu bijelu boju koja ravnomjerno pokriva cijelu prednju stranu panela. Općenito, LED panel se može podijeliti na okvir i komponente koje emituju svjetlost koje su zatvorene okvirom.

Aluminijski okvir podržava strukturu, sadrži dijelove LED panela, uključujući LED trake i strujna kola, te odvodi toplinu. Ploča za vođenje svjetlosti ima nekoliko SMD LED dioda postavljenih pored dvije ili više njegovih strana. Osvetljenje ivica koristi SMD2835, SMD5630, SMD3014, SMD4014 i druge SMD izvore svetlosti.

Postoje poznate LED panelne lampe sa ivicama koje povezuju svetlost sa ivicama ploče za vođenje planarnog svetla. (medij za vođenje talasa). Svjetlost se širi kroz kompletan volumen medija totalnom unutrašnjom refleksijom prije nego što se oslobodi sa lica koje emituje svjetlost. Da bi se garantovalo da svetlost izlazi sa prednje strane LGP-a, svetlost LED dioda ulazi u ivice LGP-a i preusmerava se unutra.

Reflektor se može postaviti na zadnju površinu panela da preusmjeri svjetlost koja bi tipično izašla sa zadnje površine panela prema prednjoj površini. Stražnja strana panela, koja je lice nasuprot lica koje emituje svetlost, često će dodati sloj koji reflektuje svetlost kako bi se smanjila emisija svetlosti sa zadnje strane.

Jedna ili obje strane ploče za vođenje svjetlosti mogu imati površinski uzorak koji se sastoji od hrapavosti površine koja narušava svojstva vođenja svjetlosti LGP-a na mjestu područja stvarajući preferencijalnu emisiju svjetlosti na tom području kako bi se omogućila ujednačena emisija svetlosti. Svetlost će se kretati unutar talasovoda čim prodre.

Količina svjetlosti koja će izaći sa rubova talasovoda može se kontrolisati pričvršćivanjem difuzora i/ili reflektora na ivice koje nisu one koja je izložena modulu izvora svjetlosti. Da bi se svjetlost iz glavnih ravnih površina valovoda usmjerila na difuzan ili pod uglom, mogu se koristiti karakteristike na valovodu. Za izdvajanje difuzne svjetlosti trenutno se koriste karakteristike poput laserskog jetkanja, kemijskog jetkanja i slikanja oblika.

Karakteristike raspodjele svjetla Microlens mogu se koristiti kao opcija za pružanje specijalizovanijeg i personaliziranijeg izlaza svjetlosti. Difuziona ploča je obično napravljena od prozirne plastike ili plastike koja prenosi svjetlost sa konzistentnim dizajnom površine kako bi se omogućila ravnomjerna emisija svjetlosti. Kako bi se izbjegle bilo kakve neravnine, difuzor može biti proizveden od mješavine difuznih sredstava.

Da bi se eliminisale vruće tačke, sastavljena difuzna supstanca difuzora može raspršiti svetlost iz LED izvora svetlosti. Kako bi se osiguralo da je distribucija svjetla za LED panel lambertovska ili vrlo bliska lambertovskoj, u LED panelima se koriste difuzori od poli (metil metakrilata ili PMMA), polikarbonata i/ili polistirena.

Koristeći reflektirajući materijal ili reflektor koji se nalazi na stražnjoj strani svjetlosnog panela, svjetlost koja je ravnomjerno raspršena po panelu će se raspršiti i usmjeriti kroz ploču u područje koje treba osvijetliti. Funkcija talasovoda ili svjetlosne cijevi može se koristiti za usmjeravanje svjetlosti od LED dioda s ivicama prema sredini odgovarajućeg panela, što može pomoći da se osigura ujednačenost svjetlosti koju generiraju LED svjetlosni paneli.

Okruženje za kancelarijsko osvetljenje uglavnom koristi LED svetlosne panele. Budući da se razne ljudske potrebe moraju zadovoljiti rasvjetom radnog mjesta. Stoga se rasvjeta radnog mjesta može ocijeniti dobrom kvalitetom ako zaposlenima olakšava i ugodno obavljanje svojih vizualnih zadataka. Parametri kao što su lux za osvetljenost, CRI za indeks prikazivanja boja i parametar vizuelne udobnosti (VCP) za odsjaj koriste se za procenu kvaliteta svetlosti.

Nedavno je preporuka Međunarodne komisije za osvjetljenje (CIE) Unified Glare Rating (UGR) široko prihvaćena kao standardna metoda procjene odsjaja. Iako paneli za rubnu rasvjetu imaju mnoge prednosti, neke od njih su ujednačeno osvjetljenje, aerodinamičan dizajn i tanka silueta. Međutim, LED panel svjetla s ivicama imaju nedostatak neefikasnog upravljanja UGR-om.

Formiranje odsjaja je rezultat nedovoljno kontrolisanog UGR-a, koji može biti veoma opasan u velikim prostorima. Ovo posebno važi za velike prostorije, kao što su sobe za sastanke, koje se koriste na radnim mestima. Neugodan odsjaj može biti rezultat UGR vrijednosti većih od 20, posebno na radnom mjestu ili postavkama prostorije koje su gore navedene.

Stoga je poželjno da LED paneli sa ivicama koji se koriste na radnim mestima imaju UGR od 19 ili niži. Za LED panele sa ivicama, povećanje svetlosne efikasnosti predstavlja još jednu prepreku. Svjetlosna efikasnost je količnik ukupnog svjetlosnog toka generiranog svjetlom LED panela i ukupne ulazne snage koju dobiva. Definira se kao omjer svjetlosnog toka (Lm) i primijenjene snage (Wats). Mjerna jedinica je svjetla po vatu (lm/W).

Zbog gubitaka svjetlosti u mediju za vođenje svjetlosti, gubitaka u spajanju svjetlosti u medij i gubitaka u izdvajanju svjetla iz medija, svjetlosni paneli s ivicama imaju lošiju svjetlosnu efikasnost od konfiguracije s direktnim osvjetljenjem. LED svetiljke sa ivicama emituju reflektujuću svetlost sa svetlosnom efikasnošću tipično između 80 i 100 lm/W, za razliku od panela sa direktnim osvetljenjem koji emituju usmereno osvetljenje sa svetlosnom efikasnošću do 160 lm/W.

Kao što je već pomenuto, jedna od glavnih prednosti LED panel lampe sa ivicama u odnosu na panel lampu sa pozadinskim ili direktnim osvetljenjem je da je mnogo kompaktnija. Konkretno, ukupna debljina lampe može biti slična debljini panela za vođenje svjetlosti, što omogućava izradu panela debljine 8-12 mm.

Dodatno, LED panel može biti bilo koje dimenzije. Na primjer, LED panel bi mogao biti kvadratan i mjeriti oko 24 inča x 24 inča (600 milimetara x 600 milimetara), što bi bila donja dimenzija standardnog fluorescentnog plafona. Zbog svog širokog raspona veličina, fleksibilniji su i mogu se koristiti za različite primjene. Aluminijska šasija može imati termoplastični antistatički premaz.

Srebrna ili bijela boja okvira se bolje uklapa sa stambenim i poslovnim stropovima, a također je otporna na koroziju i ogrebotine. Eksterni drajveri konstantne struje sa opcijom zatamnjivanja obično napajaju LED panel svetla. Pojavljuju se u regularnoj, DALI i analognoj verziji, kao iu različitim temperaturama boja.

Mogu se površinski montirati na stropove i zidove, koristiti kao privjesci ili ugraditi direktno u standardne spuštene stropove i udubljenja. Njegove visoke performanse u kombinaciji s niskom potrošnjom energije, dugim vijekom trajanja i elegantnim dizajnom čine ga najboljom opcijom za rasvjetu opće namjene u poslovnim zgradama, velikim maloprodajnim objektima, obrazovnim institucijama, vladi, zdravstvu i bolnicama.

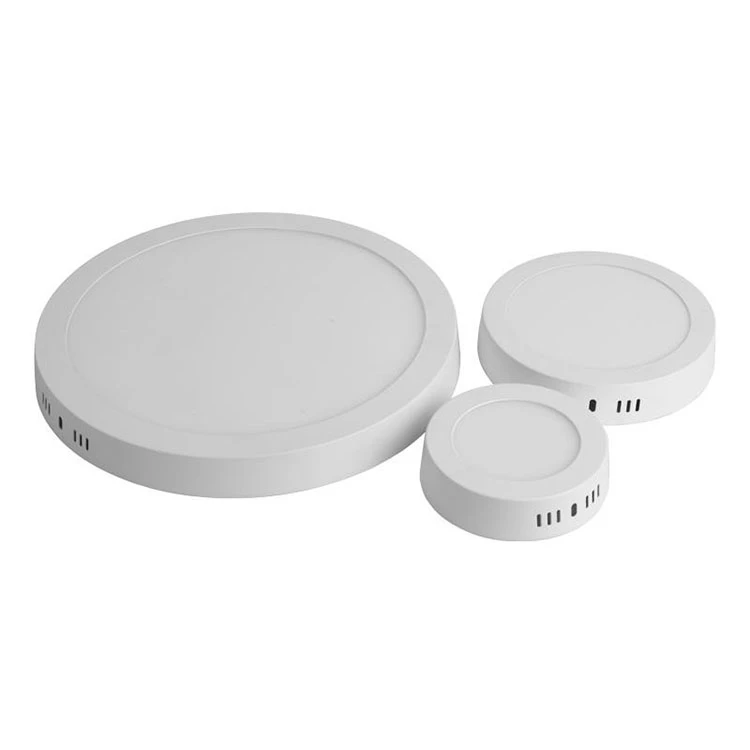

Okrugli panel Led

Značajka:

● Veoma tanko kućište
● Mala dubina ugradnje
● Visoka svjetlosna efikasnost
● Ušteda energije do 60 posto (u poređenju sa svetiljkama koje koriste CFL lampe)
● Vrlo homogeno svjetlo
● Funkcionalni dizajn
● Jednostavna instalacija sa brzom vezom (priključna kutija sa priključkom za žicu za povezivanje bez alata)
● Jednostavna instalacija zahvaljujući integrisanom drajveru

specifikacija:
