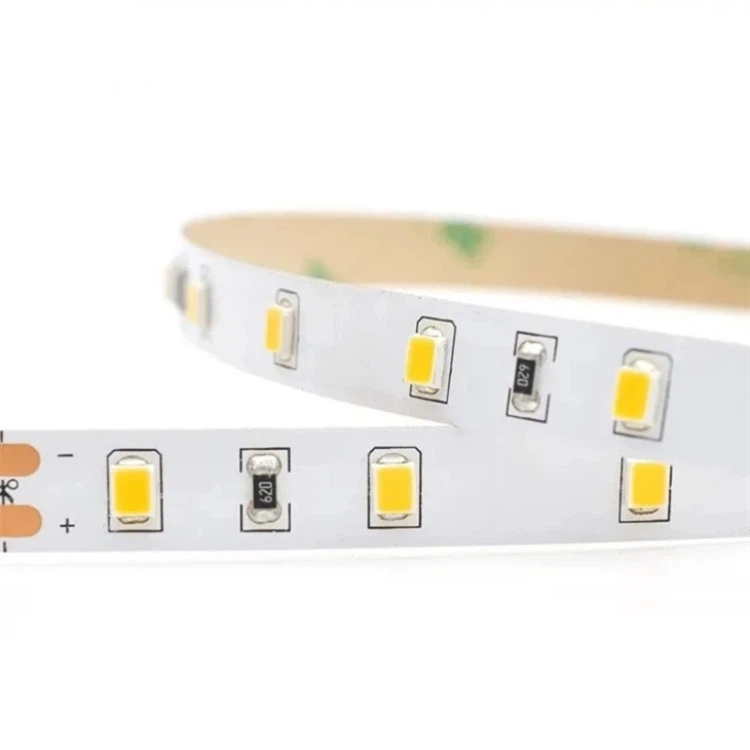

LED traka svjetlasu visoko favorizirani za njihovu prilagodljivost. Sposobnost prekida LED traka svetla u svaku preferiranu dužinu predstavlja značajan napredak u osvjetljenju i obično je relativno jednostavan za implementaciju. Što se događa kada moramo proširiti LED svjetla sa većem udaljenosti, poput desetina ili čak stotine stopala? Ovde mogu nastati složenosti, što zahtijeva pažljivo planiranje i konfiguracija rasporeda.
Prilikom dizajniranja dužine svakogLED trakaPokrenite za proširene instalacije, često razmatramo tri glavna ograničenja.
Maksimalni parametar dužine vode LED trake
Standard za maksimalni kapacitet napajanja
Razmatranja u vezi sa električnim kodeksima
Ovisno o instalaciji, jedna ili više od tih ograničenja mogu poslužiti kao ograničavajući faktor u određivanju maksimalne dužine vaših LED traka. Ispitujemo svaku od ovih ograničenja u dubini dolje.
Specifikacija maksimalne dužine rada zaLED traka svjetlost
Maksimalna dužina trčanja anLED trakadefinira se kao najduža dopuštena dužina LED trake koja može biti povezana na jedan izvor napajanja. Ovo ograničenje uspostavlja proizvođač i uglavnom je naznačena na listu specifikacije.
Maksimalna dužina pokretanja zaLED traka svjetladiktira se naponom.
DC 12 volti: 16,4 stopa
DC 24 volti: 32,8 stopa
Maksimalni standard dužine rada određuje se dizajnom i konfiguracijomLED traka svjetla. Zbog konfiguracije LED traka kao izduženih linearnih pločica, svaka točka duž trake mora biti u mogućnosti sprovesti električnu struju potrebnu za napajanje svih sljedećih LED-ova. Duže vožnje LED trake zahtijeva veću električnu struju, posebno u početnim inčima trake pored izvora napajanja.
Ni pod kojim okolnostima ne treba da pređete ove maksimalne postavke dužine rada. Prekoračenje maksimalne dužine LED trake može rezultirati padom napona ili drugim učincima i sigurnosnim problemima.
Da li konektori bez lemu i dodatne žice doprinose maksimalnoj dužini rada?
Žice i konektori su isključeni iz maksimalne dužine rada. Na primjer, dva 8- nožni LED segmenti za noge povezane sa 10- nožnim kablom bi se protezao na 26 stopa; Međutim, kao što segmenti LED traka ne nadmašuju 16,4 stopa, to ne krši maksimalnu regulaciju dužine rada.
Da li je dopušteno povezivanje mnogih segmenata LED traka paralelno ako kumulativna dužina nadmaši maksimalnu dužinu rada?
To je dozvoljeno jer nijedan od segmenata LED traka neće prelaziti maksimalno navedene trenutne razine. Brzi upit bi bio: Da li se svaki segment LED trake lampica prelazi maksimalnu dužinu izvođenja kada je povezana nizvodno?
Specifikacija za maksimalni kapacitet napajanja
Jedinica za napajanje za niskonaponske DC rasvjetne sustave transformiše napon za izmjeničnu liniju (npr. 120 volti) na niskonaponski DC (npr. 12 volti). Jedinica za napajanje posjeduje maksimalni kapacitet koji određuje količinu električne struje koju može pretvoriti iz napona niskog napona na niskoname. To je općenito zastupljeno u ampere (a) ili vatima (W). Za dosljednost, u ovom primjeru ćemo iskoristiti W Watts (W). Tipični kapacitet snage je 120 vata, što je ekvivalentno 5 ampera na 24 volti.
Temeljni princip je da kapacitet napajanja mora prelaziti potrošnju energije LED trake. Nadmašujući kapacitet napajanja može naštetiti jedinici i predstavljati sigurnosne rizike.
Kapacitet napajanja je istaknuto označava proizvođači na proizvodnom listu proizvoda i prilično je lako utvrditi. U određenim slučajevima može biti potrebno pretvoriti Watts u AMPS i obrnuto koristeći formulu [snaga (vati)=struju (ampera) x napon (volti)].
Nakon toga moramo utvrditi potrošnju električne energijeLED trakaoperacija. IspitatiLED traka svjetlost'S podatkovni list, koji će detaljno popiti potrošnju energije u vatima po stopalo.
Nakon toga, množite potrošnju energije (u vatima po stopalu) po dužini pokretanja (u nogama). Navedena dužina 32,8 FT trajala je 180,4 vata (5,5 vata po stopala pomnoženo sa 32,8 stopa iznosi 180,4 vata).
Izvor napajanja mora posjedovati minimalni kapacitet od 180,4 vata, sa optimalnom preporukom od 216,5 vata, što omogućava 20% nadzemnih, za trčanje od 32,8 stopa.
Ako je zamišljeno napajanje napajanja nedostaje odgovarajući kapacitet snage za određenu vožnju LED traka, morate ili tražiti veću količinu napajanja ili smanjiti dužinu rada LED traka i zaposlite nekoliko jedinica za napajanje.
Da li je moguće povezati mnoge jedinice za napajanje na jedan zidni prekidač i zatamnječ?
Zaista su sposobni! Kao konvencionalni zidni prekidači i zatoperi instalirani su na strani napona i dopuštaju da bi se brojna svjetla povezala paralelno, napajanja mogu biti i paralelno s istim zidnim prekidačem ili zatamnjenje. Ova funkcionalnost omogućava kontrolu mnogihLED trakeiz jednine kontrolne točke.
Razmatranja električnog koda za optimalnu dužinu pokretanja LED trake
Početna dva ograničenja ispitivali smo se odnosno na temeljne koncepte električne energije. Ovisno o vrsti instalacije i njegovim postojanošću, preporučljivo je razmotriti električne kodere i druge faktore sigurnosti. Nove stambene i komercijalne instalacije, zajedno s velikim izmjenama, obično zahtijevaju požarne maršalne inspekcije kako bi se osigurala usklađenost svih električnih komponenti.
Glavna pravila i propisi koji reguliraju električne standarde u Sjedinjenim Državama potječu iz nacionalnog električnog kodeksa. LED traka obično klasificiraju kao "sustave osvjetljenja niskog napona" prema NEC-u. Primarno razmatranje je da članak 411 navodi korištenje opskrbe na popisom.
Navedeno napajanje na popisu 2 obično mora zadovoljiti dva kriterija:
Izlaz snage je ograničen na 60 volti, 4 ampera i 100 vata.
Napajanje je pretrpjelo sigurnosno testiranje i zadovoljava standarde performansi klase 2, a ovjerena je laboratorijama kao što su ul.
Primarno razmatranje je restrikciju 100- W koja predviđa da u bilo kojem trenutku ne mogu krugovi iznad 100 vata. Maksimalna dužina pokretanja za strip svjetla na 5,5 vata po stopalo je otprilike 18,2 stopa, prije nego što prelazi ograničenje od 100 W.
Shodno tome, pragmatični prijedlog je iskoristiti jednoklasno napajanje za svakog rela (16,4 ft) LED traka, tako da osigurava usklađenost sa propisima klase 2 ispod člana 411 i olakšavanje uspješnog prolaska inspekcija električne i vatrene sigurnosti
za instalaciju LED trake.
Integriranje svih komponenti
LED traka svjetlostInstalacije mogu postati složene, posebno kao razmjera instalacije širenje. Mnogobrojne instalacije moraju biti u skladu sa sva tri LED traka ograničenja dužine trajanja opisana danas, a sveobuhvatna shvaćanja svakog ograničenja bit će korisna prije finaliziranja vašegLED trakaDizajn rasporeda.
